教你如何把PDF文件转成CAD文件

有很多客户发过来的资料是PDF格式的，我们需要测量里面某些尺寸，因为没有源文件，所以没法用软件测量。所以下面我将教大家如何把PDF文件转为CAD文件。

转换前提：

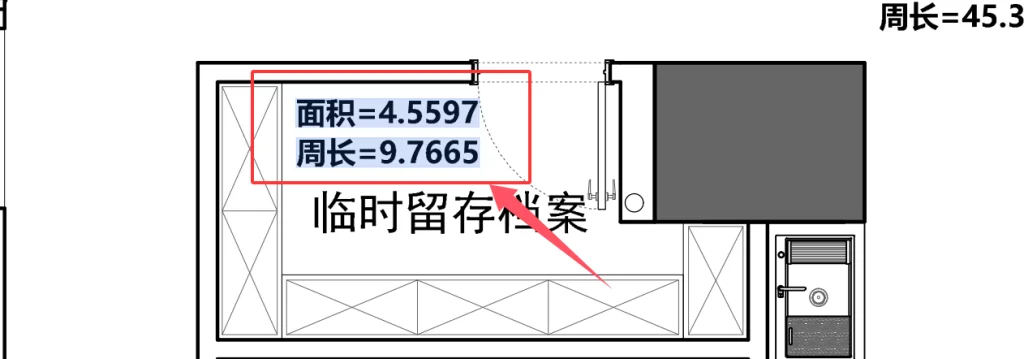

好，我们开始。

首先第一步，打开软件

打开CAD，尽量是高版本的，低版本的不一定有。我用的是CAD2024

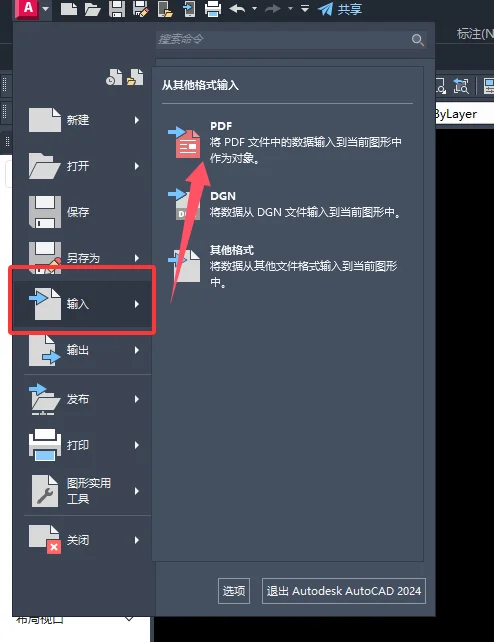

找到左上角的图标

第二步，找到导入工具

找到导入-PDF

选择这个工具后，鼠标会变成一个方框，下面命令栏会提示你要输入文件地址

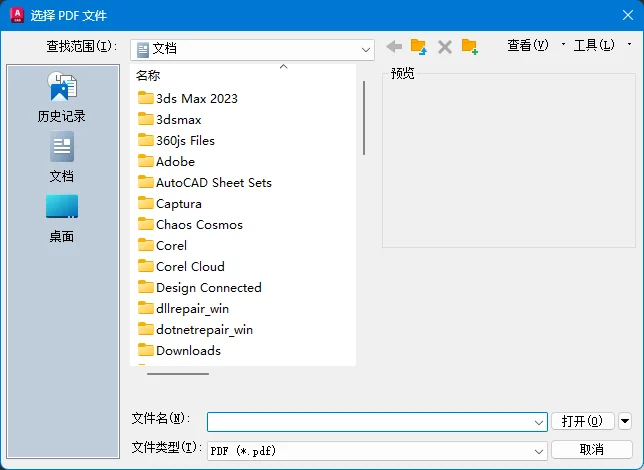

什么都不要管，直接点击空格，呼出对话框；

找到你的目标文件，双击进行导入

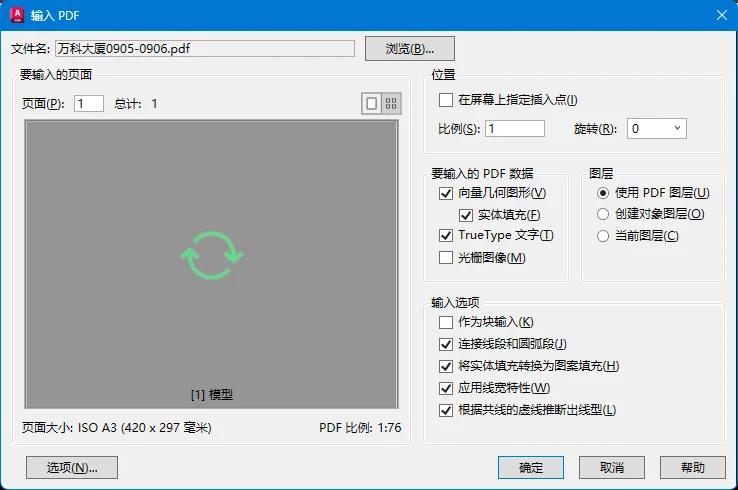

默认，点确认，导入。导入进行中；

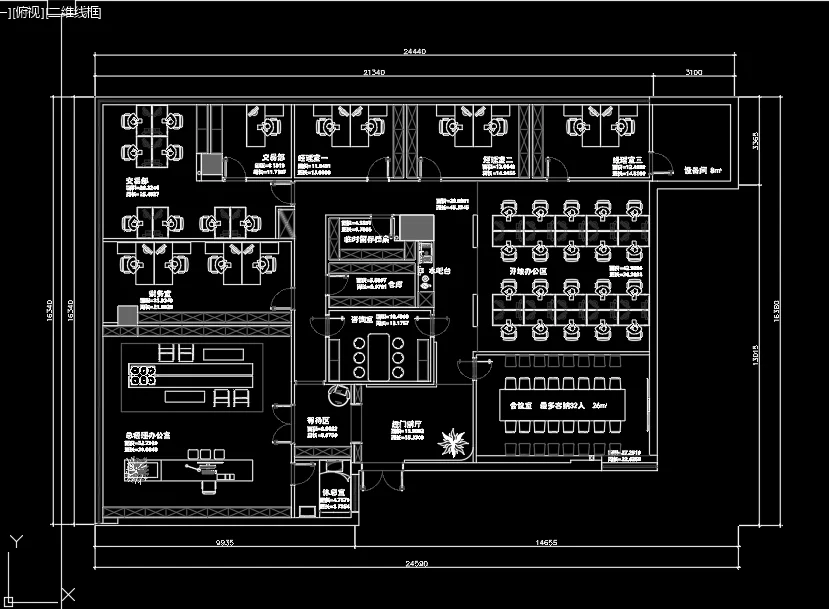

第三步，完成导入

导入后，我们要对文件进行比例调整；

第四步：比例调整

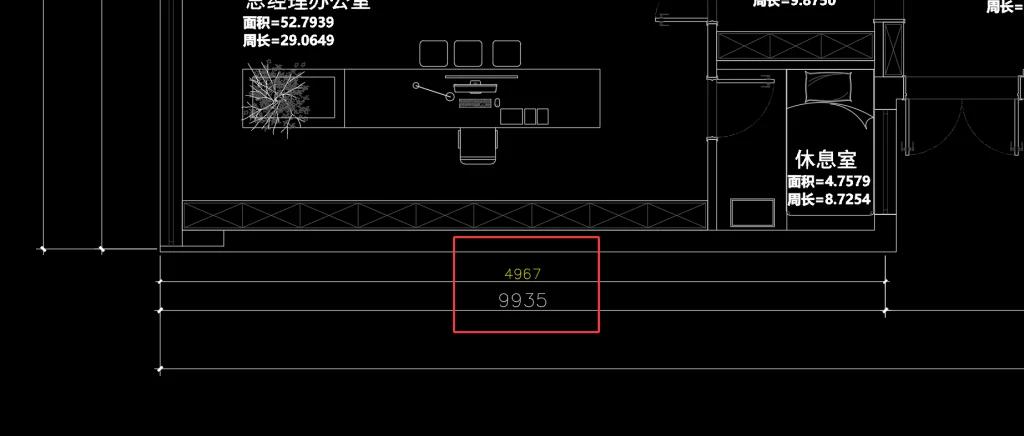

我们对图内的任意一个可见尺寸进行单独测量；如下图

如果你发现你测量的尺寸和图内的尺寸不一样，这样我们就需要针对整个图形进行缩放处理。

那么命令是什么呢，我们又不知道比例是多少。

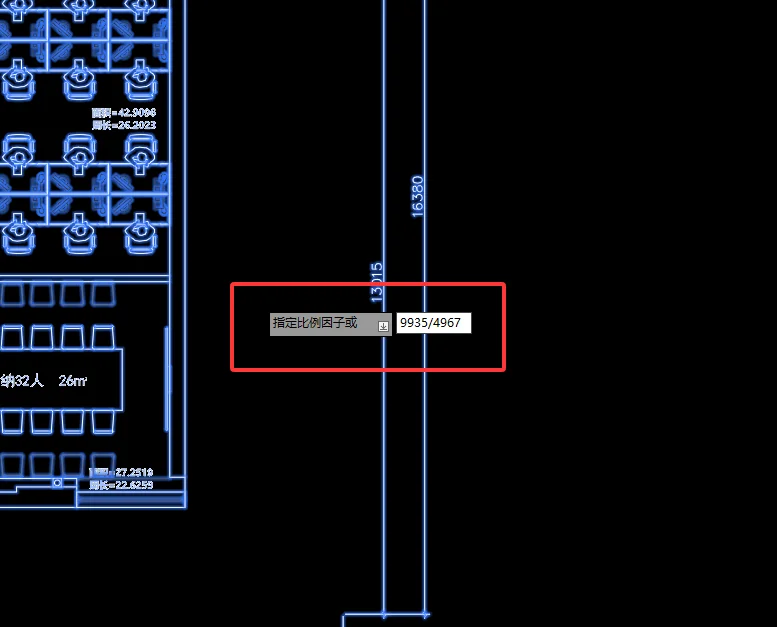

我们可以通过目标尺寸/测量尺寸进行缩放，如上图，目标尺寸是9935，测量尺寸是4967，那么我们就用SC命令，空格，输入9935/4967，空格，如下图。

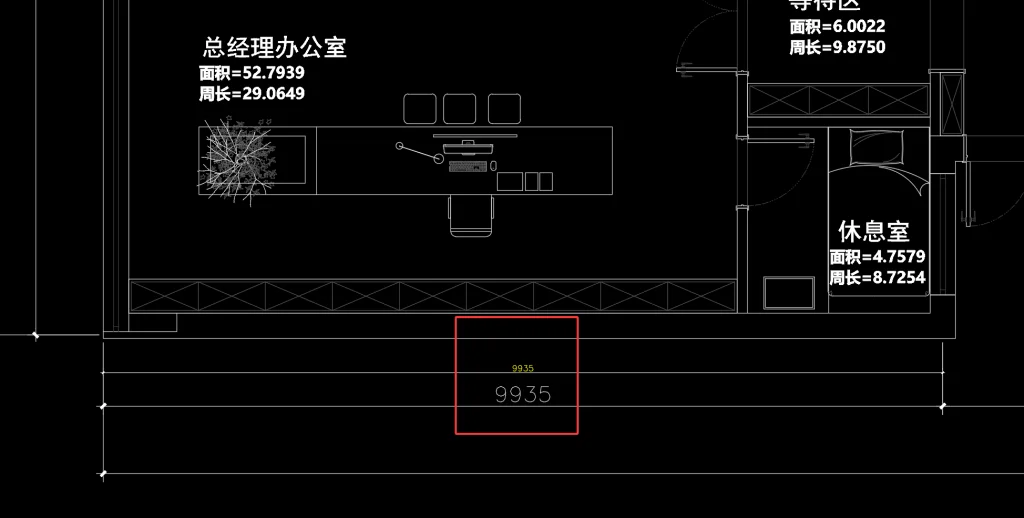

第五步：完成比例缩放

如下图
